彩钢瓦翻新不只是“除锈刷漆”，而是涉及高空安全、基层处理、防腐配套、防水节点和施工组织的系统工程。翻新失败多因勘察不足、锈穿板未换、旧涂层未处理、节点密封不到位或材料不兼容。本文从安全、勘察、基层、材料、工艺、天气和验收等方面梳理施工注意事项。

　　1. 注意安全，高空作业不能省

　　必须按高空作业管理：佩戴安全带、设置生命线/安全绳、临边防护，穿防滑鞋。

　　屋面坡度大、雨后或有露水时严禁施工;大风、雷雨天气停止作业。

　　不要直接踩踏波峰、采光带、天窗、锈蚀严重区域;应铺设走道板分散荷载。

　　先评估屋面承载力和檩条、板厚、锈蚀情况，锈穿严重应更换，不能只靠涂刷。

　　涉及光伏、电缆、风机、电气设备时先断电并做好隔离，光伏屋面需专业方案。

　　2. 施工前先勘察评估

　　判断锈蚀等级：表面锈、深层锈、锈穿;锈穿面积大的应局部换板。

　　检查原涂层类型和附着力，做小样相容性试验，避免新漆咬底、起泡、脱落。

　　找出漏水点：搭接缝、自攻钉、屋脊、天沟、泛水、风机口、采光带周边。

　　检查螺钉是否松动、锈蚀，旧密封胶是否老化开裂。

　　3. 基层处理决定翻新寿命

　　彻底清除灰尘、油污、泥垢、苔藓、旧漆起皮和浮锈。

　　根据情况采用手工打磨、钢丝刷、高压水洗或喷砂;处理后充分干燥。

　　锈蚀处打磨至基本露出金属，孔洞、裂缝先修补。

　　更换锈蚀自攻钉，配好EPDM垫圈;旧胶、失效密封胶要清除干净再补胶。

　　天沟要清理疏通，避免积水回渗。

　　4. 材料要配套，不能随便用普通漆

　　选用彩钢瓦专用防腐翻新体系，常见为防腐底漆 + 耐候面漆，如环氧底漆配套聚氨酯/丙烯酸聚氨酯面漆，具体按厂家配套。

　　注意与旧涂层相容性，先做小面积试涂，确认附着力、无咬底后再大面积施工。

　　接缝、螺钉、天沟等部位用专用密封胶、丁基胶带或防水涂料处理。

　　不兼容的涂料不要混用;水性/油性体系按产品要求施工。

　　5. 涂装工艺要控制膜厚和间隔

　　先底漆后面漆，按推荐涂布率和干膜厚度施工，避免一次厚涂。

　　涂刷均匀，波峰、波谷、搭接边、边角不能漏涂。

　　重涂间隔按说明书控制，过早或过晚都可能影响附着力。

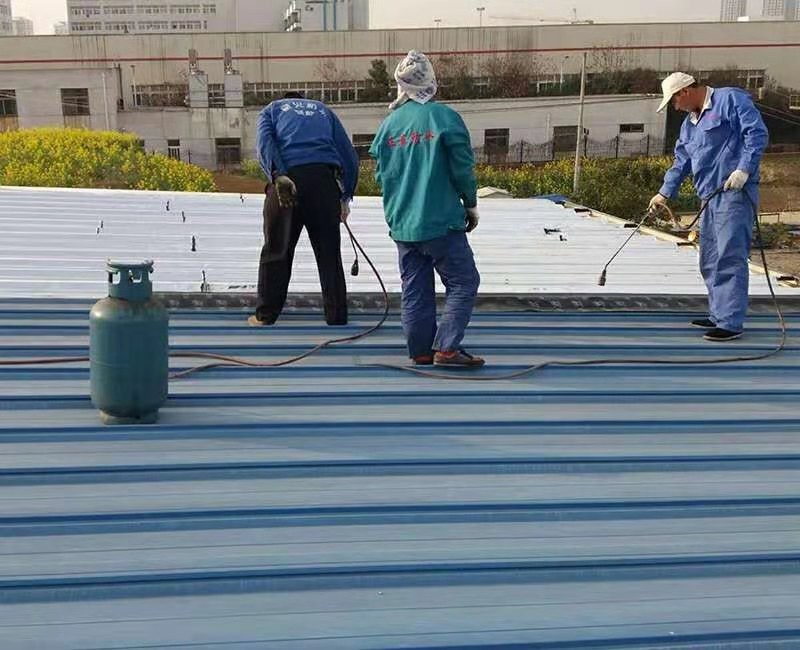

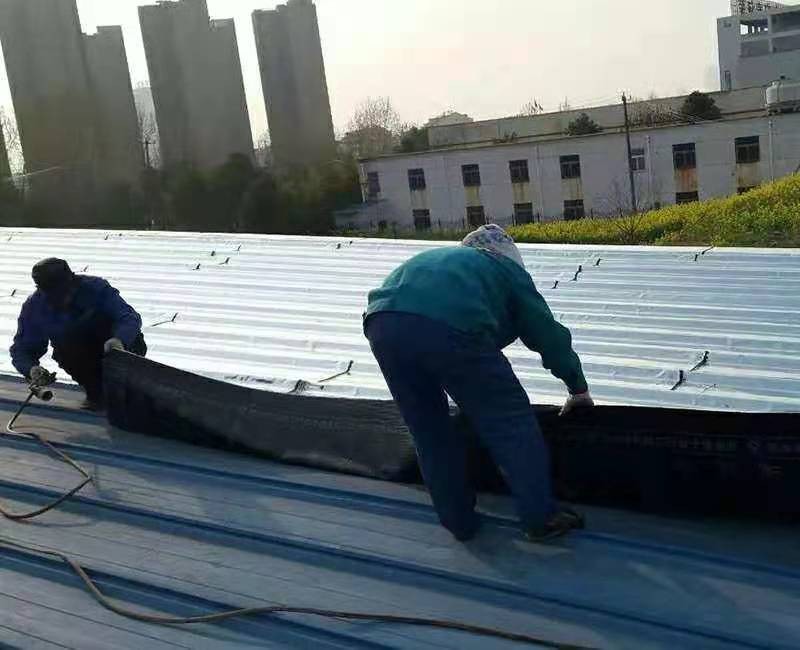

　　搭接缝、屋脊、天沟、泛水、螺钉、风机口、采光带周边是重点防水节点，应先做加强处理。

　　6. 天气和环境条件

　　一般宜在5～35℃、相对湿度低于85%、基材温度高于露点3℃以上施工。

　　雨前、雨中、大风、结露、返潮时不要施工;施工后需留有足够干燥时间。

　　避免在阳光暴晒导致基材温度过高时施工，必要时调整时段。

　　7. 成品保护和验收

　　施工后养护期内避免踩踏、淋雨和污染。

　　验收检查：漏涂、针孔、起泡、流挂、开裂、附着力、颜色均匀性。

　　对天沟、节点可做淋水试验，确认无渗漏。

　　废漆、废溶剂、打磨粉尘集中收集，注意防火防爆和通风，施工人员戴好口罩、手套、护目镜。

　　8. 施工组织建议

　　先治漏、再防腐、最后装饰;不要用面漆掩盖漏水问题。

　　分区段施工，做好临时防雨和未完成区域保护。

　　屋面上材料分散轻放，避免集中堆载。

　　保留材料说明书、施工记录和隐蔽节点照片，便于验收和后期维护。

　　总结：彩钢瓦翻新应遵循“先安全勘察、该换板换板，再处理基层、做好节点防水，最后选配套材料并严控膜厚、间隔和天气”的顺序，并通过淋水试验和附着力检查验收。只有把安全、基层、节点、材料和工艺统一起来，翻新后的屋面才能美观耐久、少渗漏，真正延长使用寿命。
